富士傳感器

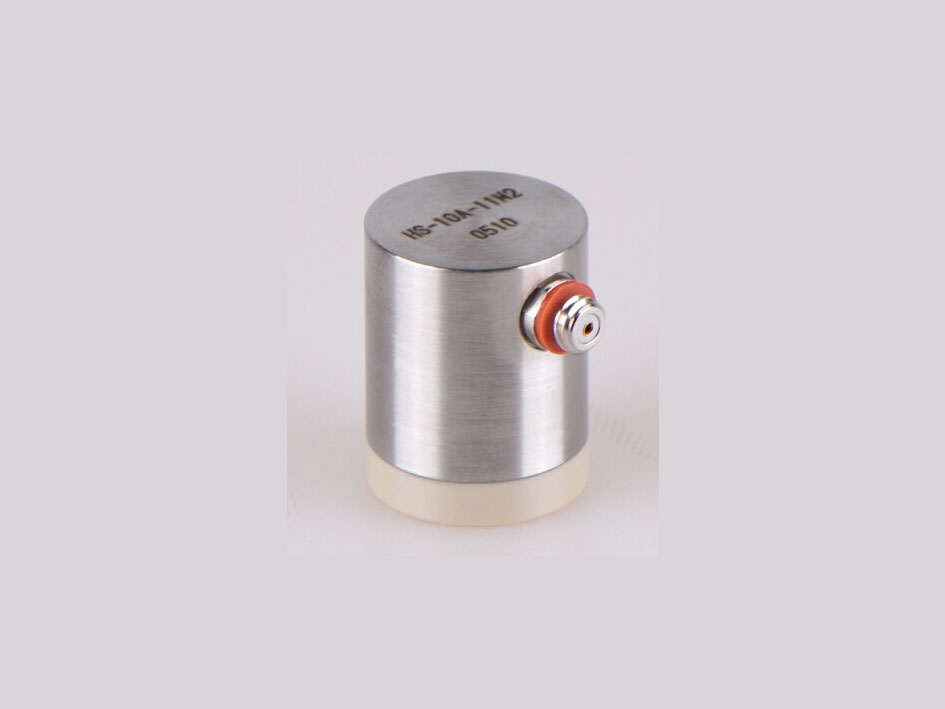

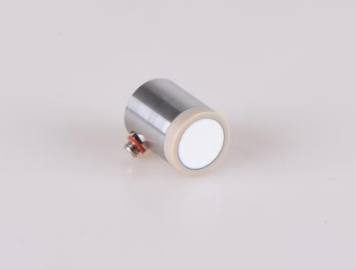

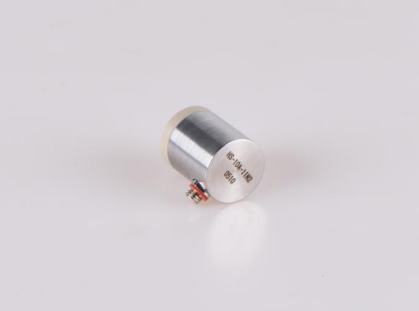

振動和聲發射復合傳感器就是將寬帶式聲發射傳感器內部阻尼材料作為質量塊引入到壓電加速度傳感器的結構中，從而實現振動和聲發射同時采集的復合功能。
在振動范圍的頻率（幾Hz～50kHz）中阻尼材料作為質量塊發揮加速度傳感器的功能，
在聲發射范圍的高頻（100k～650kHz）中阻尼材料作為寬帶式聲發射傳感器來運行。
AE傳感器規格 | |
靈敏度 | 73±6dB |
頻率范圍 | 50~200kHz |
加速度傳感器規格 | |
電壓靈敏度 | 10±20%mV/m/s2 |
諧振頻率 | 60kHz以上 |
頻率范圍 | 10~20000Hz |
共通規格 | |
使用溫度范圍 | -20~+100℃ |
主機重量 | 約24gr. |
輸出阻抗 | 120Ω以下 |
DC輸出電壓 | 7.5±2V |
內置前放驅動電源 | 驅動電壓12~25V、額定電流2.0~5.0mA |
檢測類型 | 壓電、壓縮型 |
接線端子位置 | 側面 |
元件材料 | Pb（Zr·Ti）O3系壓電陶瓷 |
接線端子 | M5（螺絲No.10-32UNF） |
外形尺寸 | ?17.8×23（H） |
外殼材料 | 不銹鋼（SUS303） |
外觀標識 | 型號、生產編號 |
Q：振動和聲發射復合傳感器一般應用在哪些方面？
A：振動和聲發射復合傳感器多用于機械設備的異常診斷，特別是旋轉軸承類的，復合傳感器可以同時檢測出振動和聲發射信號，以此來達到建立低成本、高信賴性的初期異常診斷系統的目的。
