富士傳感器

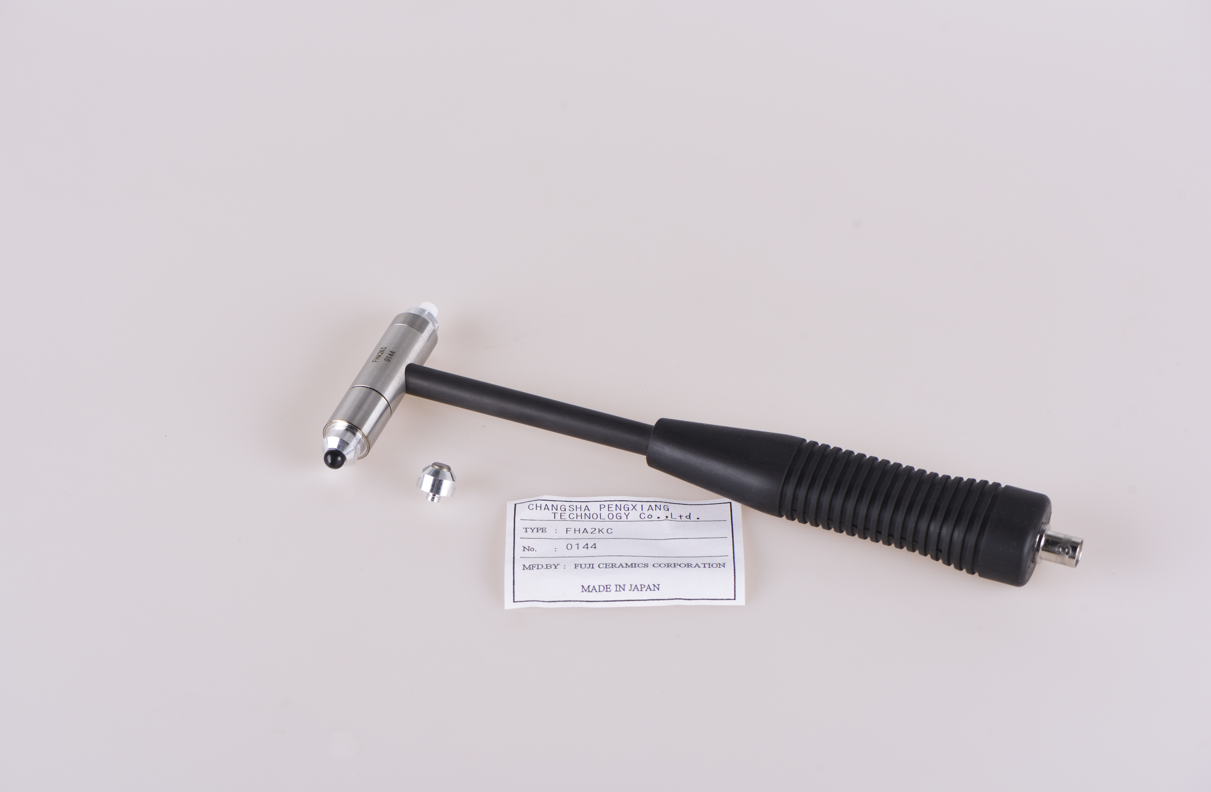

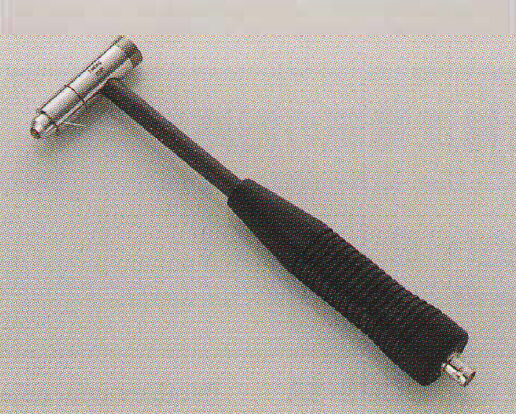

脈沖力錘是固有振動測量時或在模態分析時所使用的，屬于內置有力傳感器的激振力錘。
在被測對象物上設置加速度傳感器，通過脈沖錘敲擊被測物，脈沖錘和加速度傳感器將分別產生激振的力信號和激勵響應的振動加速度信號，這兩個信號經FFT分析儀，就可測量出頻率響應函數(測量固有振動頻率)。
電壓靈敏度 | 2.2mV/N |
最大使用荷重 | 2225N |
頻率范圍 | 8kHz（頻響-10dB范圍 硬片） |
諧振頻率 | 31kHz |
輸出阻抗 | 50Ω以下 |
最大輸出電壓 | 5Vp-p |
輸出電壓 | 11±1V |
使用溫度范圍 | -20~+60℃ |
重量 | 約180gr. |
內置放大器驅動電源 | 驅動電壓+12~+25V、額定電流0.5~50mA |
傳感器類型 | 壓電、壓縮型 |
主機結構 | 放大器內置、外殼接地 |
外形尺寸 | 頂部外徑：16.4mm、前端片外徑：12.5mm、長度：241mm |
外殼材料 | 頂部、接口：不銹鋼 手柄：碳素被膜 橡膠把手：氯丁橡膠 |
接口 | BNC |
檢測元件 | 水晶 |
安裝螺絲 | M5×0.8×5 螺母 |
外觀標識 | 型號、產品序列號 |
Q：脈沖力錘后端如何連接？
A：脈沖力錘需要外部供電，連接專用放大器后，再接入采集設備即可。
