富士傳感器
超聲波傳感器是向空中發射超聲波，通過接收來自物體的反射波檢測物體的有無及距物體的距離。因透明的物體也能夠反射超聲波，故可應用于用光不能檢測的應用。提供發送、接收專用或兼用方式的用途廣的傳感器。
超聲波傳感器的特點
· 高聲壓、高靈敏度
· 體積小、重量輕
· 高精度、高可靠性
· 耗電量低
· 溫度、濕度、污物等耐環境性
超聲波傳感器的應用
· 各種距離測量
· 入侵報警傳感器
· 傳送帶上的計數
· 自動門傳感器
· FA 等的接近開關
· 設備遙控傳感器
· 液體、氣體濃度和流量檢測
· 進紙重疊檢測傳感器
· 水位、液面水平傳感器

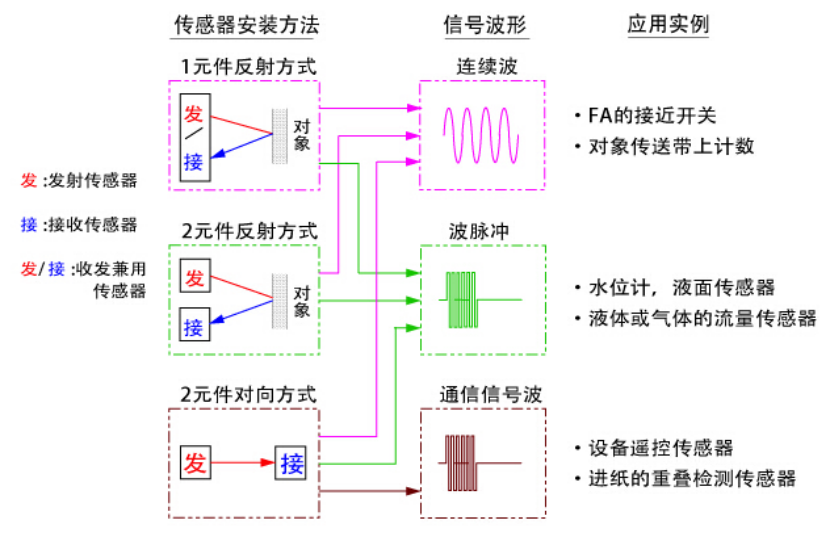

超聲波傳感器的安裝方法
型 號 | FUS-110A | FUS-200A | FUS-300A | FUS-400A | |
構 造 | 密封防水性 | ||||
發射或接受信號 | 收發兩用 | ||||
額定頻率 | kHz | 110 | 200 | 300 | 400 |
發射聲壓 | dB 以上 | - | |||
(0dB＝2 x 10-5Pa) | |||||
接收靈敏度 | dB 以上 | - | |||
(0dB＝1v / Pa) | |||||
收發靈敏度 | dB 以上 | -54 | -56 | -66 | -74 |
at.40cm | at.20cm | at.15cm | at.10cm | ||
帶 寬 | kHz 以上 | - | |||
靜態電容 | pF | 600 | 380 | 260 | 200 |
指向性 | deg | 7 | 7 | 6 | 6 |
最大輸入電壓 | V | 80 | 60 | 40 | 40 |
(Pulse V p.p.) | |||||
量 程 | m | 0.4～ 2.5 | 0.2～ 1.2 | 0.1～ 0.6 | 0.08～ 0.3 |
分辨率 | mm | 3 | 2 | 1.2 | 1 |
使用溫度 | ℃ | -20～ 60 | |||
儲存溫度 | ℃ | -35～ 70 | |||
高溫儲存 | 靈敏度變化 | 70℃ 200h | |||
低溫儲存 | -35℃ 200h | ||||
耐濕性 | 60℃ 90～ 95%RH 500h | ||||
工作持久性 | 60℃ 85%RH 10v rms 500h | ||||
耐沖擊 | 從1米高度跌落到硬質木板上3次 | ||||
耐振動 | 10→55→10Hz·1 分鐘全振幅 : 1.5mm XYZ 三個方向各1小時 | ||||
外形尺寸 | mm | Φ37×17.2H | Φ19×10.8H | Φ13×8.8H | Φ10×7.4H |
Q：超聲波傳感器的指向性是什么意思？
A：就是朝某一方向發射超聲波，途中碰到障礙物就立即返回來。
超聲波傳感器雖然有很強的指向性，但在發射時并不是一條直線，而是一個扇面，一般說的指向性（或指向角）就是這個扇形兩邊的夾角。FUS系列傳感器的指向角指的都是全角。
