/NEWS

详情

怎么区分TA2 TC4 钛管

日期:2019-10-02 09:40

  怎么区分TA2TC4钛管他们的密度一样吗?内26mm外32mm长500mm的TA2和TC4分别重多少?600mm的又重多少?还有什么方法能鉴定是不是TC4要简单的方法一般人能做到的什么硬度计就别提了我弄不...

  怎么区分TA2 TC4 钛管 他们的密度一样吗?内26mm 外32mm 长500mm 的TA2 和 TC4 分别重多少?600mm 的又重多少?还有什么方法能鉴定是不是TC4 要简单的方法 一般人能做到的 什么硬度计就别提了我弄不到

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  但是纯钛管喝TC4管加工工艺不一样,纯钛都是穿管,TC4不能穿,只能机械加工。

  打算网购一个 听说TC4都是TA2冒充的 正纠结怎么区分 看来不被骗很难了 晕确实难,买一个,人家大公司都不定卖给你,我们公司都不见得能卖。买的时候让卖家出示材质证明,那就可以了!不用担心材质。记得要找生产型厂家!倒卖的,不太靠谱。

  上海骏廷主营:有色金属材料,镍基高温合金、镍基耐蚀合金、精密合金、镍基合金、哈氏合金。蒙乃尔合金,不锈钢等! 电话: 期待您的来电咨询!

  钛是20世纪50年代发展起来的一种重要的结构金属,钛合金强度高、耐蚀性好、耐热性高。20世纪50~60年代,主要是发展航空发动机用的高温钛合金和机体用的结构钛合金。

  70年代开发出一批耐蚀钛合金,80年代以来,耐蚀钛合金和高强钛合金得到进一步发展。钛合金主要用于制作飞机发动机压气机部件,其次为火箭、导弹和高速飞机的结构件

  据相关统计数据,2012年我国化工行业用钛量达2.5万吨,比2011年有所减少。这是自2009年以来,我国化工用钛市场首次出现负增长。近些年来,化工行业一直是钛加工材最大的用户,其用量在钛材总用量的占比一直保持在50%以上,2011年占比高达55%。但随着经济陷入低迷期,化工行业不但新建项目明显减少,同时还将面临产业结构调整,部分产品新建产能受到控制,落后产能也将逐步淘汰的境地。受此影响,其对钛加工材用量的萎缩也变得顺理成章。在此之前,便有业内人士预测化工行业用钛量在2013~2015年间达到峰值。以当前市场表现看来,2012年整体经济的疲软有可能使得化工用钛的衰退期提前。

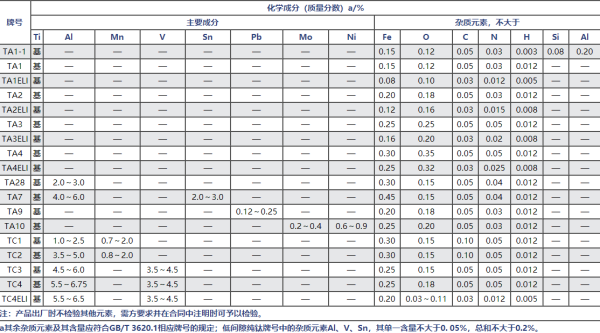

  钛合金是以钛为基础加入其他元素组成的合金。钛有两种同质异晶体:882℃以下为密排六方结构α钛,882℃以上为体心立方的β钛。

  ①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素,它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。

  ②稳定β相、降低相变温度的元素为β稳定元素,又可分同晶型和共析型二种。前者有钼、铌、钒等;后者有铬、锰、铜、铁、硅等。

  氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。通常规定钛中氧和氮的含量分别在0.15~0.2%和0.04~0.05%以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物,使合金变脆。通常钛合金中氢含量控制在 0.015%以下。氢在钛中的溶解是可逆的,可以用真空退火除去。

  钛是一种新型金属,钛的性能与所含碳、氮、氢、氧等杂质含量有关,最纯的碘化钛杂质含量不超过0.1%,但其强度低、塑性高。99.5%工业纯钛的性能为:密度ρ=4.5g/立方厘米,熔点为1725℃,导热系数λ=15.24W/(m.K),抗拉强度σb=539MPa,伸长率δ=25%,断面收缩率ψ=25%,弹性模量E=1.078×105MPa,硬度HB195。

  仅为钢的60%,纯钛的密度才接近普通钢的密度,一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料,见表7-1,可制出单位强度高、刚性好、质轻的零部件。飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。

  使用温度比铝合金高几百度,在中等温度下仍能保持所要求的强度,可在450~500℃的温度下长期工作这两类钛合金在150℃~500℃范围内仍有很高的比强度,而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃,铝合金则在200℃以下。

  钛合金在潮湿的大气和海水介质中工作,其抗蚀性远优于不锈钢;对点蚀、酸蚀、应力腐蚀的抵抗力特别强;对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。但钛对具有还原性氧及铬盐介质的抗蚀性差。

  钛合金在低温和超低温下,仍能保持其力学性能。低温性能好,间隙元素极低的钛合金,如TA7,在-253℃下还能保持一定的塑性。因此,钛合金也是一种重要的低温结构材料。

  、CO、CO2、水蒸气、氨气等产生强烈的化学反应。含碳量大于0.2%时,会在钛合金中形成硬质TiC;温度较高时,与N作用也会形成TiN硬质表层;在600℃以上时,钛吸收氧形成硬度很高的硬化层;氢含量上升,也会形成脆化层。吸收气体而产生的硬脆表层深度可达0.1~0.15 mm,硬化程度为20%~30%。钛的化学亲和性也大,易与摩擦表面产生粘附现象。

  钛的导热系数λ=15.24W/(m.K)约为镍的1/4,铁的1/5,铝的1/14,而各种钛合金的导热系数比钛的导热系数约下降50%。钛合金的弹性模量约为钢的1/2,故其刚性差、易变形,不宜制作细长杆和薄壁件,切削时加工表面的回弹量很大,约为不锈钢的2~3倍,造成刀具后刀面的剧烈摩擦、粘附、粘结磨损。

      现金网,澳门现金,澳门现金网

所属类别: 现金网

该资讯的关键词为:澳门现金


网站地图
